CKSG-2.4/0.4-6%-12%-13%低壓串聯電容電抗器參數特性
1.系統電壓：0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV。
2.電抗率：1% 、4.5%、5.6%、6%、7%、12%、13.8%、14%。
3.電源相數:  三相。
4.產品容量：客戶指定。
5.頻率范圍：50－60Hz。
6.出線方式：向上或水平。
7.絕緣電阻：≥50MΩ。
8.電氣強度：工頻正弦電壓3KV歷時1分鐘無擊穿及閃絡現象。
9.絕緣等級：B級。
10.噪聲≤30dB。


串聯電抗器用于電廠、電站、工礦企業、用戶配電站等63kV及以下的電力系統中。用以抑制短路電流。電氣回路的主要組成部分有電阻、電容和電感。電感具有抑制電流變化的作用，并能使交流電移相。把具有電感作用的繞線式靜止感應裝置稱為電抗器。
串聯電抗器：里面通過的是交流，串聯電抗器的作用是與補償電容器串聯，對穩態性諧波（5、7、11、13次）構成串聯諧振。通常有5~6%電抗器，屬于高感值電抗器。

CKSG-2.4/0.4-6%-12%-13%低壓串聯電容電抗器用途
電容器在補償容性無功率的時候，往往會受到諧波電流、合閘涌流及操作過程電壓的影響，造成電容損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抑制和吸收諧波、 保護電容器，避免諧波電壓電流及沖擊電壓電流影響，改善電能質量提高系統功率因數，延長電容器使用壽命。

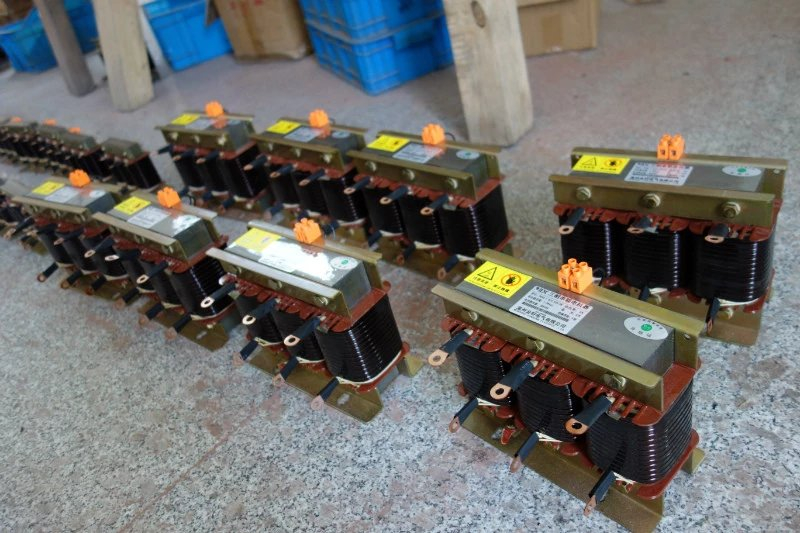

串聯電抗器、無功補償電抗器結構特點
1.該電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用優質冷軋硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升低噪音的性能。
3.線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點。
4.電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空浸漆-熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果。
5.電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。

CKSG-2.4/0.4-6%-12%-13%低壓串聯電容電抗器使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。



問:電抗器的特征型號是怎件規定的?
答:各種廣品用下列字母來代替
NK一限流電抗器一分裂電抗器BK一并聯電抗器及飽和電抗器;
X一消弧線圈LK一濾波電抗器QK一啟動電抗器C一串聯電抗器。
